大型节能工业吊扇

D.Fans系列

D.Fans系列工业大风扇是大王通风自主研发的基于空气动力学原理的新型HVLS节能超大工业扇,低转速、大风量、无死角的空气循环,推送1-3级类似自然风效果,能够消除高温闷热、平衡空气湿度、提升空间含氧量、排烟除尘、降低细菌浓度,有效解决高大空间闷热潮湿、气流分层、烟尘不散等难题。
D.Fans系列工业大风扇拥有一体式缓冲腔连接设计、转动吸振及抗撞击缓冲功能等10+安全保障体系,关键部件通过权威部门破坏性测试!通过FCC、CE、ROHS 、CCC、CSA、GL、UL认证。能够替代传统高能耗降温设备,比小风扇节能70%,与空调配合使用,更可节约能耗30%以上!

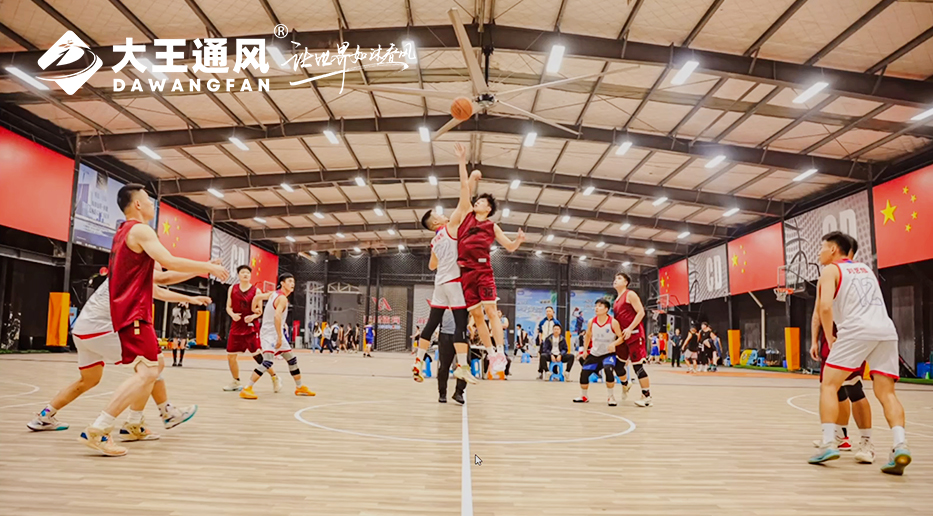

应用案例

四大优势

  • 动力系统:德国NORD减速电机
    1.高能效:达到IE2高效节能标准,比IE1节能5-10%;
    2.高可靠性:高轴向和径向承载能力,保证运行可靠性;
    3.低噪音:低齿隙装配工艺和磨齿工艺,振动小,噪音更低;
    4.高安全系数:加强轴承框架结构,梯形出轴结构,加大油封,加强机身结构,安全系数更高;
    5.通过CCC、CE、UL认证;
  • 变频控制:法国施耐德电气套装
    1.通量矢量控制,启动更流畅;
    2.安全保护模块,遇意外状况自动切断输出;
    3.适应恶劣环境,有效抗快速瞬变、静电放电抗干扰、浪涌放电抗干扰、免于传导干扰、屏蔽电磁干扰、电网波动、高温,防护等级IP55;
    4.通过瑞士SGS公司权威EMC认证、CCC认证及防漏电测试;
    5.通过UL、EMC、LVD、ROHS认证。
  • 变截面流线型叶片:风扇气流部件
    1.叶片设计-流线型变截面应用空气动力学等弦长理论,结合相对线速度原理,叶根到叶尖逐渐变窄(304-186mm)、变薄(43mm-21mm),受力更平衡,送风更均匀,且中心无空洞。
    2.叶片材质-航空工业板材采用5052H32高标号1.5mm航空级铝合金母板,精密数控成型,强度和柔韧性更高,确保不断裂。
    3.叶片重量-更轻更安全每个叶片仅有6.7公斤(7.3m直径,不含缓冲件), 叶片数量少重量轻,减少电机负荷,延长使用寿命,安全节能。
  • 轮毂底盘
    1.更好机械性能:采用6061T6航空级铝材经数控车床加工+CNC精密加工工艺制成,外形保持高度一致,金属流线完整,底盘拥有更好机械性能;
    2.更精准动平衡性:经CNC加工后,底盘精度公差控制在100μm,确保底盘精准动平衡性。
  • 榫卯连接
    全榫卯连接结构,保证风扇整体安全:
    1.电机与底盘:通过内锥与外锥紧固连接,即使电机轴松断,内外锥形成结构性自锁,防止坠落;
    2.底盘与叶柄∶叶柄与底盘通过挂钩式榫卯连接,螺栓不受力,保证整体强度;
    3.叶片与叶柄:通过凹凸榫卯连接,叶片转动产生的离心力、阻力、浮力传递给叶柄底盘,避免叶片承受切割力而断裂。

12道安全防护

应用场合

  • 厂房车间
  • 物流仓储
  • 健身房
  • 体育馆
  • 室内运动场
  • 练功房
  • 会展中心
  • 4S店
  • 产品集散市场
  • 大型商场与超市
  • 企业写字楼的前厅
  • 别墅
  • 食堂
  • 博物馆
  • 大型户外商业活动
  • 大型游乐场
  • 动物植物园
  • 儿童游乐场
  • 火车/高铁/汽车站
  • 地铁站
  • 候机楼

产品参数

产品系列D.Fans系列
产品型号D26D24D22D20D18D16D14D12D10
规格/直径(m)87.36.76.15.54.94.23.63.1
转速范围(rpm)10-4510-5510-6010-6010-7010-7510-8010-8510-90
满载风量(m³/min)158001455013800126001150010800928079546849
覆盖范围(m²)246221231809152012561017804615452
平均能耗(kW·h)≤1.5≤1.2≤0.7
额定功率(kw)1.50.75
电机噪音(dB)≤50
满载电流(A)3.22.1
电源参数(V)380V/220S
整机重量(kg)10610199969590888682
*更多尺寸可定制

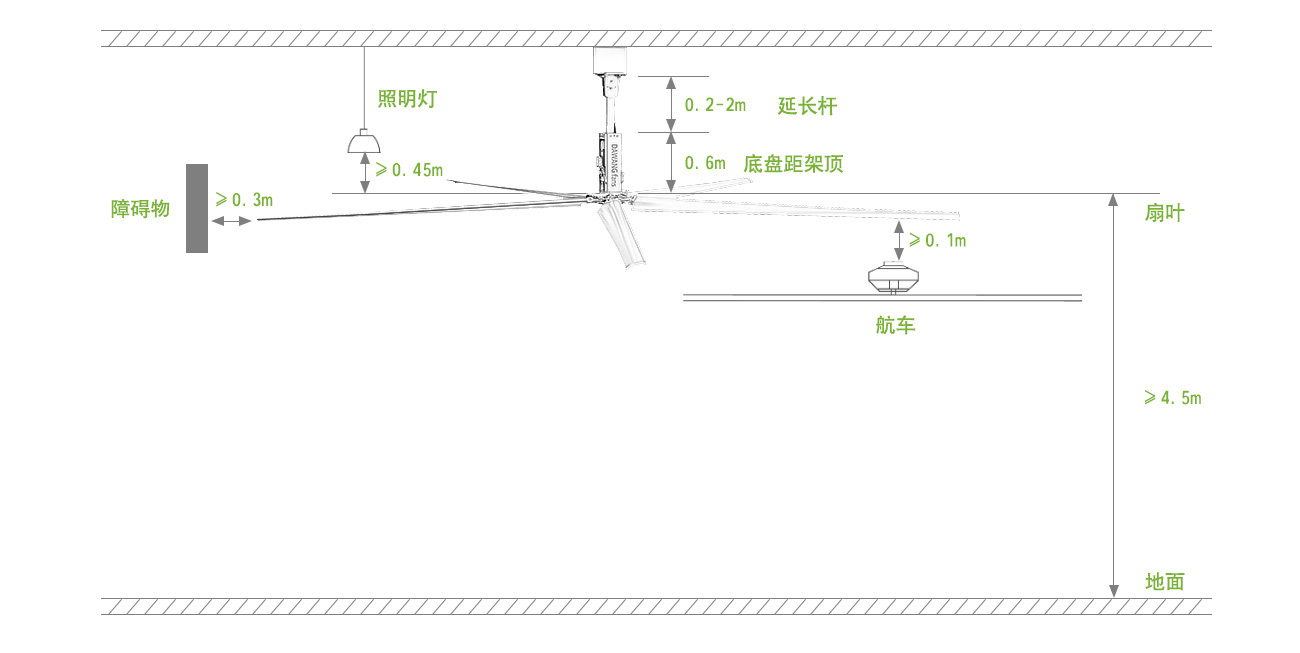

安装高度说明
