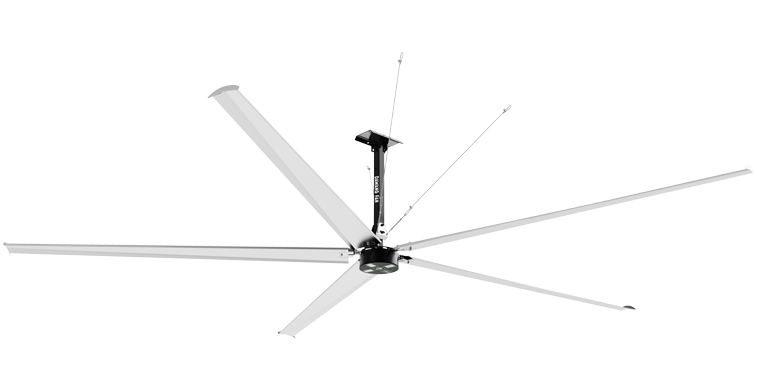

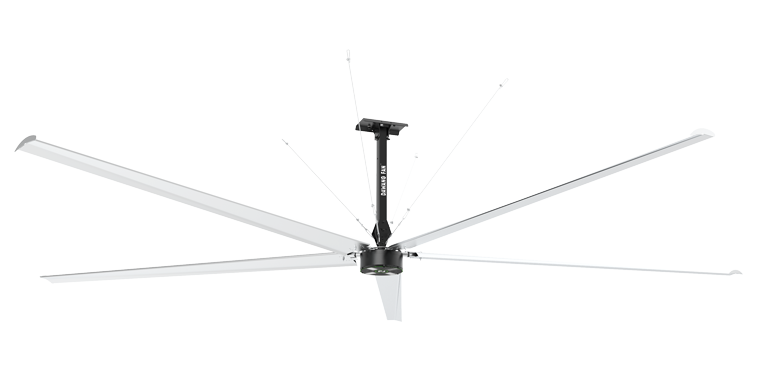

大型节能工业吊扇
W.Fans系列
W.Fans系列工业大风扇是大王通风自主研发的基于PMSM (Permanent Magnet Synchronous Motor)永磁同步原理的新型HVLS节能超大工业扇,拥有260N.m稳定扭矩,驱动力更强劲、转矩更平稳,达到IE4高效节能标准,节约能耗30%,风扇直径从3.1m至8m,满载风量高达17676m ³/min,真正做到了终身免维护,无需更换机油、油封。20年可靠寿命设计,W.Fans系列以优异的性能、超低的能耗、超长的寿命,解决更多高大空间通风降温问题。
-
8
M直径可达
-
1.2
kw/h平均能耗
-
2462
m²覆盖面积
-
17676
m³/min全速风量
应用案例
四大优势
-
- 动力系统: PMSM永磁同步电机
- 1.更强劲:260N.m惊人扭矩,驱动力更强劲、转矩更平稳;
2.更高效:独特外转子大扭矩设计,更高控制精度;
3.更节能:节约能耗30%,达到IE4高效节能标准,达到GB30253-2013国家能效新一级标准;
4.终身免维护:完全密封,无需更换润滑油、油封等配件,省去大笔后期保养费用;
5.更静音:38db超低音量,耳边只有风的声音;
6.温升低:电机温升低于35℃,寿命更长!
-
- 控制系统:矢量变频控制
- 1.更平稳:新一代高可靠性IGBT模块,电机矢量算法及电流抑制处理方式,启动更平稳;
2.更静音:高达16KHZ的载波频率,加速、减速、运行全程无任何电磁噪音;
3.更可靠:PCBA三防漆处理,持久耐用;
4.平滑再启动:扇叶未完全停止时可实现平滑的再启动功能;
5.25种故障保护:多达25种故障保护功能(过流、过压、欠压、过温、缺相、过载等)。
-
- 变截面流线型叶片:风扇气流部件
- 1.叶片设计-流线型变截面
应用空气动力学等弦长理论,结合相对线速度原理,叶根到叶尖逐渐变窄(304-186mm)、变薄(43mm-21mm),受力更平衡,送风更均匀,且中心无空洞。
2.叶片材质-航空工业板材
采用5052H32高标号1.5mm航空级铝合金母板,精密数控成型,强度和柔韧性更高,确保不断裂。
3.叶片重量-更轻更安全
每个叶片仅有6.7公斤(7.3m直径,不含缓冲件), 叶片数量少重量轻,减少电机负荷,延长使用寿命,安全节能。
-
- 结构连接:一体式缓冲腔连接设计
- 1.叶片与叶柄连接
榫卯连接:叶柄的“凹”型截面与缓冲件“凸”型截面形成关节咬合,消除风扇运行时叶片向外的离心力和风扇启停时的剪切力;
横向螺杆紧固,与风扇运行轨迹同向,不受直角剪切力,确保叶片不断裂,从根本上消除二次伤害的安全隐患。
2.叶柄与轮毂连接
通过台阶式凹凸截面相互咬合将叶柄与轮毂/电机形成一体,运用整体结构承受风扇运行时的离心力,所有紧固件不受力。
3.电机与法兰盘连接
安全环:将5根叶柄与电机上盖连成一体,运用结构咬合方式,实现整体结构受力;
防坠盘:法兰盘的“凹”型截面与防坠环“凸”型截面在重力作用下相互咬合钩挂,确保电机法兰盘与电机的可靠连接。
12道安全防护
-
实时监测,主动维保
大王智能远程控制系统,实时监测设备运行参数、电机温升及设备水平度。
-
钢丝绳平衡保护
四根钢丝绳利用平衡原理与建筑物牵引固定,确保风扇整机不受外力及气流作用晃动坠落。
-
减振缓冲装置
叶柄采用6061T6航空级铝合金,整体包裹PU聚氨酯与叶片缓冲腔体紧密配合,高效释放叶片转动所产生的振动和应力,消除共振。
-
安全环
法兰盘的“凹”型截面与防坠环“凸” 型截面在重力作用下相互咬合钩挂,确保电机法兰盘与电机的可靠连接。
-
叶片高强度铆接
每个叶片采用16 颗高强度铆钉与缓冲腔体分上下铆接在一起,形成独立面受力,每个铆钉设计承载剪切力为1.5吨。
-
榫卯式叶柄连接
榫卯式连接:叶柄嵌入缓冲腔,侧边用螺栓固定防止脱离,能够消除风扇运行时叶片向外的离心力和风扇启停的剪切力。
-
钢丝绳缠绕保护
安装板与房梁使用1000KG拉力强度钢丝绳缠绕,确保风扇整体结构不松动不坠落。
-
异常报警系统
变频控制系统自带过压、过裁、缺相等意外保护,遇到异常自动报警并停止风扇运行。
-
e高抗拉强度叶柄材质
6061-T6叶柄,高强度,高硬度,可达 HB90度以上,具有良好的抗腐蚀性,可承受205MPA抗拉强度
-
防坠盘
法兰盘的"凹"型截面与防坠环"凸” 型截面在重力作用下相互咬合钩挂,确保电机法兰盘与电机的可靠连接。
-
流线型变截面叶片设计
应用空气动力学等弦长理论,结合相对线速度原理,叶根到叶尖逐渐变窄、变薄,受力更平衡,送风更均匀,且中心无空洞。
-
航空级防撞叶片材质
1.5MM厚5052航空铝板,可承受3吨以上拉伸力,超高的材料韧性,确保叶片受到撞击时能够快速变型有效吸收外力,防止叶片断裂的同时,极大限度避免电机及其它结构件受损。
应用场合
- 厂房车间
- 物流仓储
- 健身房
- 体育馆
- 室内运动场
- 练功房
- 会展中心
- 4S店
- 产品集散市场
- 大型商场与超市
- 企业写字楼的前厅
- 别墅
- 食堂
- 博物馆
- 大型户外商业活动
- 大型游乐场
- 动物植物园
- 儿童游乐场
- 火车/高铁/汽车站
- 地铁站
- 候机楼
产品参数
产品系列 | W.Fans系列 | ||||||||
产品型号 | W26 | W24 | W22 | W20 | W18 | W16 | W14 | W12 | W10 |
规格/直径(m) | 8 | 7.3 | 6.7 | 6.1 | 5.5 | 4.9 | 4.2 | 3.6 | 3.1 |
转速范围(rpm) | 10-45 | 10-55 | 10-60 | 10-60 | 10-70 | 10-75 | 10-80 | 10-85 | 10-90 |
满载风量(m³/min) | 15800 | 14550 | 13800 | 12600 | 11500 | 10800 | 9280 | 7954 | 6849 |
覆盖范围(m²) | 2462 | 2123 | 1809 | 1520 | 1256 | 1017 | 804 | 615 | 452 |
额定功率(kw) | 1.5 | 1.1 | 0.75 | 0.4 | |||||
平均能耗(kW·h) | ≤1.2 | ≤1.0 | ≤0.7 | ≤0.4 | |||||
电机噪音(dB) | 39 | ||||||||
电压要求(V) | 380V/220S | ||||||||
满载电流(A) | 2.8(380V)/4.6(220V) | 2.6(380V)/3.0(220V) | 2.5 | 2.0 | |||||
整机重量(kg) | 108 | 92 | 90 | 73 | 63 | 60 | 47 | 42 | 39 |
*更多尺寸可定制 |

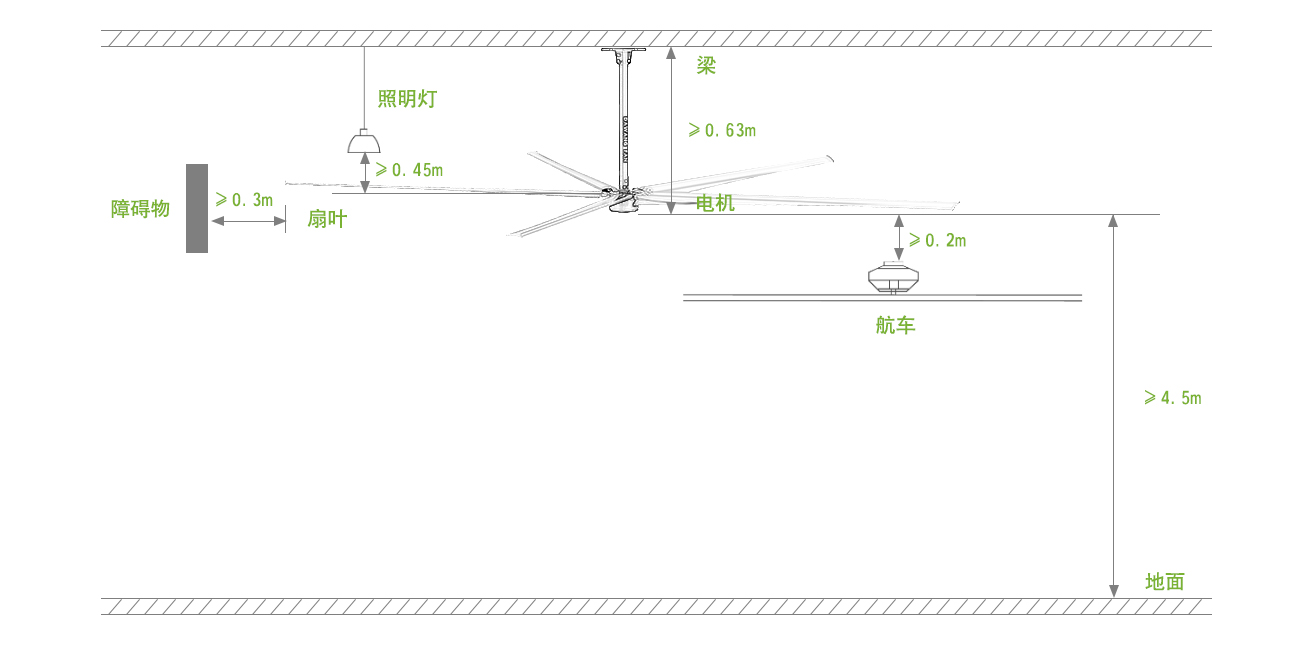

安装高度说明
